德国LAUDA Scientific公司生产的LSA100型视频超润湿测量仪是一款专门用于测量材料润湿性的光学仪器。LSA100采用先进的毛细管跟踪法，通过视频实时跟踪吸收液的液面高度变化，精确测量吸收液的吸收体积和吸收速率。克服了传统接触角测量仪对超润湿材料接触角接近0°时无法进一步评价其润湿性的弊端，毛细管跟踪法完美地表征了超润湿材料的润湿性能。
功能特点：
实时跟踪液面高度
LSA100 实时跟踪吸收液的液面高度变化，可跟踪的液面高度分辨率达到10μm，时间分辨率：0.001秒。可以采集到超润湿材料低接触角（小于3°）时的吸收速率。

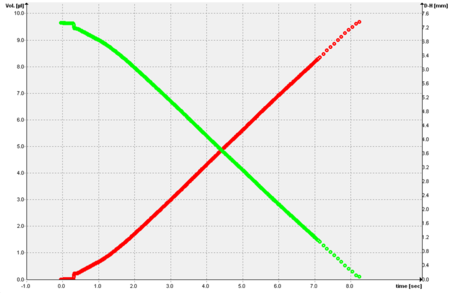

实时跟踪吸收液的体积

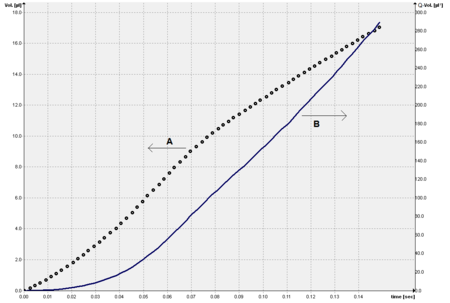

LSA100 实时跟踪吸收液的体积变化，并全自动输出吸收体积（V）及吸收体积平方（V²）随时间变化的曲线图，体积测量精度达到 0.1μl。

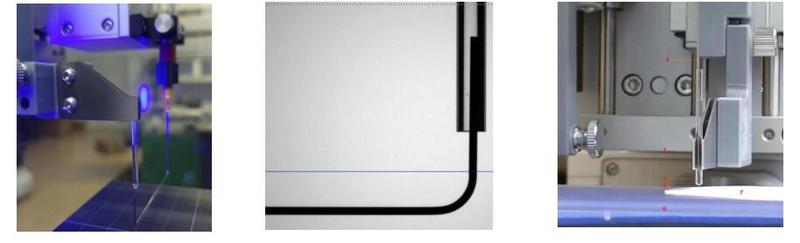

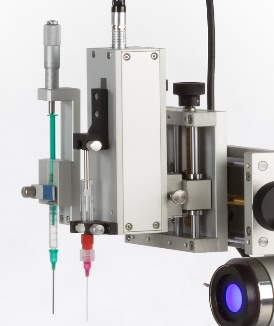

可X/Y/Z轴方向调节的毛细管系统
LSA100配有可X/Y/Z轴可调节的毛细管系统，该系统可以通过自动注射系统ADDU/ADUV进样。

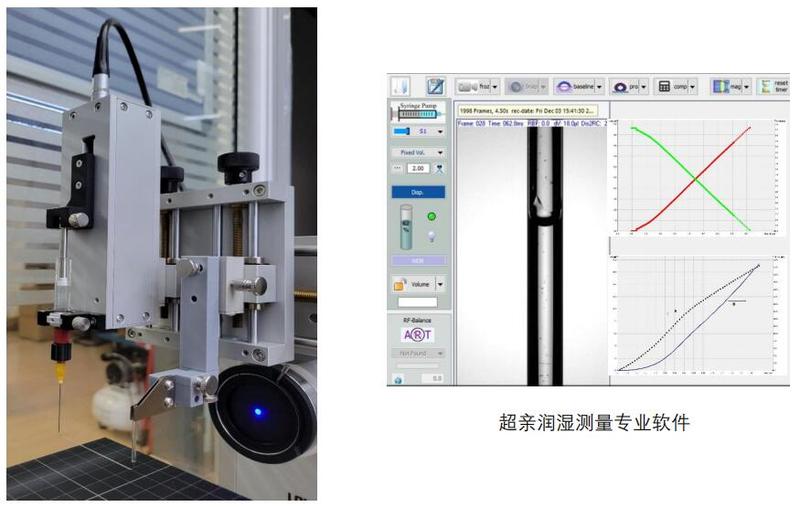

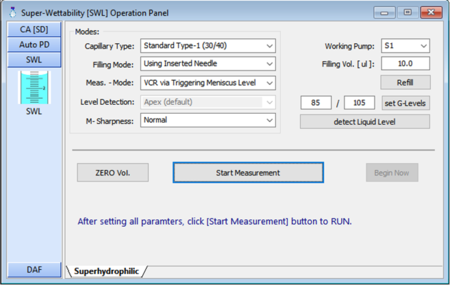

便于操作的一键模板式测量软件
LSA100的超润湿测量软件，采用一键模板式设计 ，便于不同操作者的标准化重复测量。
LSA100的润湿测量方法优势：
传统接触角测量方法的瓶颈：对于超润湿材料表面，传统的接触角测量往往遇到到如下问题，而无法完成测量：
问题1：接触角小的液滴往往外形不对称，影响吸收体积和速率的测量
问题2：接触角小的液滴通常液滴外形高度与基线持平，影响液滴外观轮廓的自动识别检测
问题3：超润湿表面经过液体的润湿，表面发生变形，影响基线的识别和轮廓的检测
问题4：基于以上3个问题导致超润湿表面的接触角测量和体积计算的误差大
毛细管跟踪法的优势： 克服了超润湿表面不稳定导致的测量不准确的弊端，将测量主体转变为毛细管，通过实时跟踪毛细管液面高度，准确地计算出吸收的体积及吸收速率，从而揭示了超润湿材料在超低接触角情况下的润湿差异
LSA100的基础功能
- 静态/动态接触角测量
- 超润湿材料的吸收过程分析
- 表面自由能测量和粘附功分析
LSA100的基础配置
- 6.5倍变焦视频系统
- 自动注射单元ADDU/ADUV
- X轴精确导轨定位视频调焦台
- SurfaceMeter 专业测量软件
- X/Y/Z三轴精确导轨定位样品台
LSA100的选配功能
- 8.6/12.9/45倍变焦高速视频系统 - 粉末测量模块
- 滞留力旋转台 - 非接触式注射功能
- 全自动倾斜台 - 双液滴注射功能
- 温度控制单元 - 单一纤维接触角测量模块
- 俯视法测量模块 - 表面/界面张力测量
- 全自动临界胶束浓度测量模块(CMC) - 振荡滴扩张流变模块
技术参数
| 型号 | LSA100 |
吸收液体积范围 | 5-15μl |
样品测量速率 | 100 测量点/秒 |
毛细管液面高度分辨率 | 10μm |
表面/界面张力测量范围 分辨率 | 1×10 -2 ~ 2×10 3mN/m 0.01 mN/m |
1）视频图像系统（系统可升级） 镜头分辨率 相机速度 视野范围 | 150fps @1920×1200 pixel 1.1×0.8~15.2×9.5（mm×mm） |
视频调焦台 调节方式 | |
样品台 调节方式尺寸 最大载重 | 12 Kg |
加液单元调节台 调节方式 | |
自动倾斜台 角度范围速度范围 | |
最大样品尺寸 | ∞×290x76 mm（L×W×H） |
光源 | 高亮度高均匀 LED 冷光源，亮度可手动/软件调节 |
软件 | SurfaceMeter 专业软件 |
粉末接触角计算方法 | Washburn |
接触角计算方法 | Circle Width-HeightConic TrueDrop Young-Laplace Tangent 2）Drop-on-Filament 3）Liquid Bridge/Meniscus |
张力计算方法 | Young-Laplace 3）Liquid Bridge/Meniscus4）Drop volume |
电源 | 50/60Hz ;110/240V; 90 W |
仪器尺寸（基座）及重量 | 600×160×543mm（L×W×H）; 19 Kg |
1）LSA100的视频系统可选配6.5/8.6/12.9/45倍变焦光学镜头和高速相机，适合于复杂功能的应用
2）此计算方法为纤维包覆法，用于单一纤维接触角测量
3）此计算方法为液桥法/弯液面法,用于单一纤维接触角测量和表面张力测量
4）此计算方法为滴体积法，用于表面张力测量
